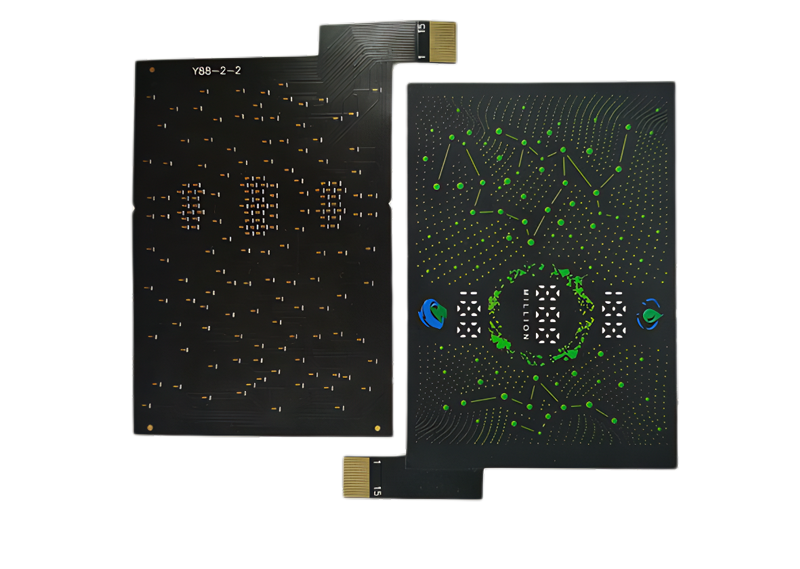

3D曲面屏柔性線路板產品概述

產品的定義：

3D曲面屏柔性線路板，即LED燈晶圓和相關器件通過矩陣排列模式形成的可彎曲光顯模組柔性線路板基板。這種基板通常使用如聚酰亞胺等柔性材料制成，可以被彎曲或折疊而不會斷裂；基板的柔性是實現曲面顯示的關鍵，每個LED燈珠可以單獨控制亮度和顏色，共同組成復雜的圖像和視頻。

產品特性：

LED在工作時會產生熱量，因此設計時需要考慮降低功耗（線路加寬設計，工控器件和插接手指背面需設計滿足結構和厚度的補強，燈的數量，減少線路或者焊盤周圍銅皮）從而解決柔軟和散熱及功耗問題；3D曲面屏線路板由于LED燈的封裝密集且焊盤小，燈背面無補強支撐，易漲縮成了線路板工藝制造最大的難度之一，所以對選材、生產工藝制造的難度也大幅度增加；為保證各方面的視覺體驗，基板表面采用黑色覆蓋膜從而達到避光、聚光的效果來提升視覺效果。

產品基本工藝流程：

開料、鉆孔、沉/鍍銅、圖形轉移、貼合、壓合、表面處理、功能測試、絲印、裝配補強、成型、SMT、裝配雙面膠、終檢、包裝出貨

產品特色亮點：

3D點陣曲面屏最大的優勢是其柔性，可以彎曲、折疊或卷曲，適應各種曲面和不規則形狀，可以自由應用于各種廣告展示、車載顯示，路標指示、電子煙圖顯等不規則形狀。

產品項目技術可行性評估：

此項目LED燈器件非常多，線路板屬于基板范疇，需要考慮器件貼裝偏位與固位不穩脫落等制造品質問題，還需要考慮后端導光支架與圖案膜片的貼合對位與彎折缺陷。詳細情況參考《項目技術可行性分析報告》。

產品相關測試報告

1、程序測試、通用測試、專用測試，參考《產品功能測試報告》；

2、AVI缺陷測試、ICT性能測試，參考《產品特定性能測試報告》。

產品直屬：LED段碼柔性曲面顯示屏組件（即3D曲面顯示屏組件）
3D曲面顯示屏組件，即源于LED段碼顯示屏技術，以柔性線路板為電路模塊基板，貼裝LED燈晶圓，疊加導光支架，貼合圖案膜片，通過圖案與軟件邏輯開發的LED燈效的融合形成的具有一定柔性彎曲度的立體炫彩顯示屏模組。

產品終屬：LED光顯終端裝置

3D曲面屏柔性線路板常見于電子煙、藍牙耳機充電倉、智能眼鏡充電倉、智能戒指、智能卡、智能音箱等曲面結構或超薄結構的終端裝置。

3D曲面屏柔性線路板產品參數：

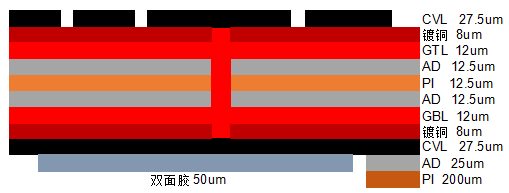

產品疊層結構：

產品孔：最小金屬化孔徑：0.2±0.05mm；最小非金屬化孔徑：無

產品阻焊&字符： 金手指開窗：8.0*5.1mm 字符線寬/字高：0.13/1.33mm

完成品相關尺寸：76.9*61.4mm

表面工藝：沉金

功能測試：飛針測試、通用測試、專用測試；

可靠性測試：熱沖擊試驗，上錫測試，補強剝離強度測試

產品相關認證測試：
