防探測防拆卸MESH安全柔性線路板概述

定義：

POS機和ATM機都是金融領域中常見的機器設備，設備安全性為設計的關鍵。金融設備一般在主板上設置安全芯片，以保護敏感信息密碼保護板介于按鍵與主板的之間，防探測防拆卸MESH安全柔性線路板具有觸發、防水、防塵、防暴、防鉆（入侵）、防拆、防泄露、防監聽、 防置換功能。實佳線路板可根據設備不同的結構功能尺寸，為客戶提供多種防探測防拆卸MESH安全柔性線路板組件產品的ODM服務。

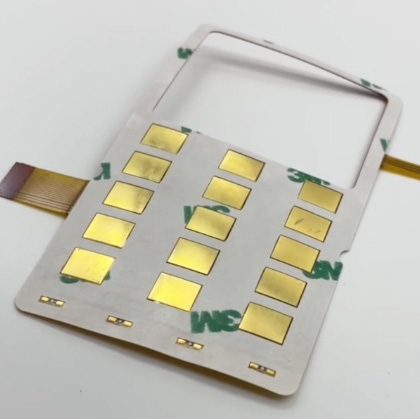

產品圖片：

產品基本工藝流程：

   防探測防拆卸MESH安全柔性線路板，采用雙面覆銅板基材，正反面整板貼PI加強筋。確保線路安全?；竟に嚵鞒涕_料，鉆孔，圖形轉移，貼膜壓合，測試，外形等工藝

關鍵點：選材，補強貼合，孔化工序

產品特色亮點：

  該產品由兩組線組成，由于走線鋪滿整個產品的外形區域，產品有點偏大在線路處理控制和輔料的壓合有一定的制造加工難度。

產品應用：

  ATM機的密碼鍵盤，pos機的按鍵，其它金融設備的密碼鍵盤，PCI認證按鍵等

產品輸出相關報告：

《項目技術可行性分析報告》

《產品性能測試報告》

防探測防拆卸MESH安全柔性線路板參數

產品疊層結構：

產品孔：

最小金屬化孔：0..25±0.075mm    最小非金屬化孔：2.10±0.05mm

產品線路：

最小線寬：0.152±0.02mm      最小線距：0.152±0.02mm

產品阻焊&字符

12.5um黃色覆蓋膜，10um白色字符

完成品相關尺寸：

93.40*81.40*0.45mm

表面工藝：

金厚1-2u〝,鎳厚80-120u〝

功能測試：

開短路測試，DCR內阻測試

可靠性測試：

熱沖擊測試，鹽霧測試

產品認證測試：

ROSH認證，PCI認證
