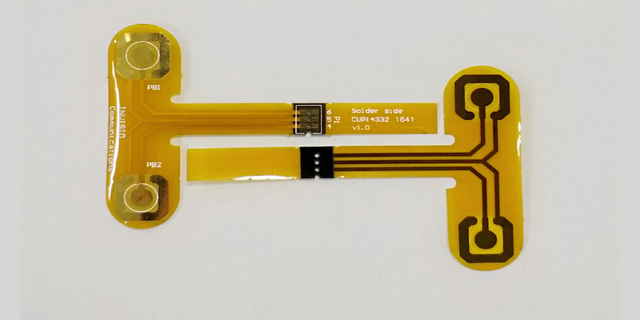

柔性壓力傳感線路板模塊制造解決方案

一、定義及簡述

壓力傳感器是工業實踐中最為常用的一種傳感器，可以將外界的受力或受熱情況轉換為電信號，傳遞給電腦進行信號處理，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業，單雙軟板+補強支撐壓力傳感器的底部或者軟硬結合線路板制造解決方案以客戶的EDA設計文件，分析產品線路板DFM可制造性設計、線路板DFT可測試性設計,結合cam計算機輔助設計輸出生產制造資料和生產工藝參數。

二、柔性+補強，或者軟硬結合板壓力傳感線線路板結構層次基礎可選

1、線路板類型：柔性線路板+補強；軟硬結合板

2、線路板層次：單層、雙層、其他層次可選；

三、柔性壓力傳感線線路板材料可選

1、線路板阻焊材料：中溫PI膜、UV感光熱固油其他材料可選；

2、線路板補強材料：PI、FR4、BT、鋼片、鋁片、鎳片、其他材料可選；

3、線路板抗干擾材料：電磁屏蔽膜、吸波材料、銅漿、銀漿、銅片、鋁片、其他材料可選；

4、線路板輔助材料：雙面膠、導電膠、泡沫棉、散熱片、其他材料可選；

5、線路板覆銅板基材：白銅、黃銅、磷銅、紫銅、鐵鉻鋁、、其他材料可選；（從內阻/溫度區間/升溫時間/溫度均勻等方面分別說明）

四、柔性壓力傳感線線路板制造工藝可選

1、孔加工：CNC鉆孔、激光鉆孔、CNC銑孔、沖孔、靶孔等可選；

2、電鍍加工：面銅電鍍+化學沉銅、面銅電鍍+黑孔可選；

3、線路加工：干膜圖形轉移+蝕刻、濕膜圖形轉移+蝕刻可選；

4、壓合加工：中溫快壓、中溫真空快壓、中溫硫化壓合、高溫傳壓、高溫真空傳壓可選；

5、表面處理：化錫、沉金、電金；

6、字符印刷：字符印刷、字符打印可選；

7、外形加工：沖壓切割、激光切割、鑼邊可選。

8、過孔工藝：通孔

五、柔性壓力傳感線線路板功能&性能評測方法可選

1、材料檢測：FCCL覆銅板/高分子材料/銅材/膠材電性能、物理性能分析評測；

2、過程功能檢測：飛針測試、通用測試、專用測試；

3、過程性能檢測：AOI缺陷測試、ICT性能測試；

4、成品功能檢測：飛針測試、通用測試、專用測試、壓力測試；

5、成品性能檢測：AVI缺陷測試、ICT性能測試、耐溫測試、電流測試；
